物聯網智能農業系統主要由農業大棚結構體、智能網關、傳感器節點、執行器節點四部分構成。
(1)實時監測與控制
系統主界面可以實時采集各個傳感器數據并實時顯示;環境參數設置界面可以通過設置參數,啟動自動調節功能,例如當風速過大或雨雪時自動關窗,土壤干旱自動灌溉等功能;

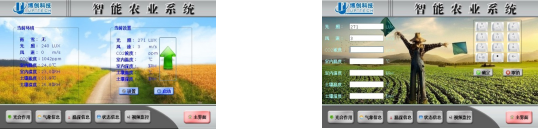

系統主界面 環境參數設置界面
通過控制燈光對植物生長進行補光;棚內的二氧化碳濃度也可通過控制換氣扇來調節;
(3)氣象監測與控制
實時獲取室外的環境狀態,對風、雨、雪進行實時監測,同時可控制大棚門窗開關操作;
(4)室內溫濕度及土壤溫濕度控制
該部分主要包括溫控系統和灌溉系統兩部分,工作人員可根據觀察實時溫濕度及土壤溫濕度情況對棚內環境進行手動控制;
(5)傳感器信息聯網查詢
該功能可使用戶通過視圖和表格來觀察大棚內各個傳感器節點的工作狀態,有利于用戶進行故障檢測;
(6)視頻監控功能
用戶可以在室外實時觀察到大棚內的傳感器節點、環境、農作物生長的情況;

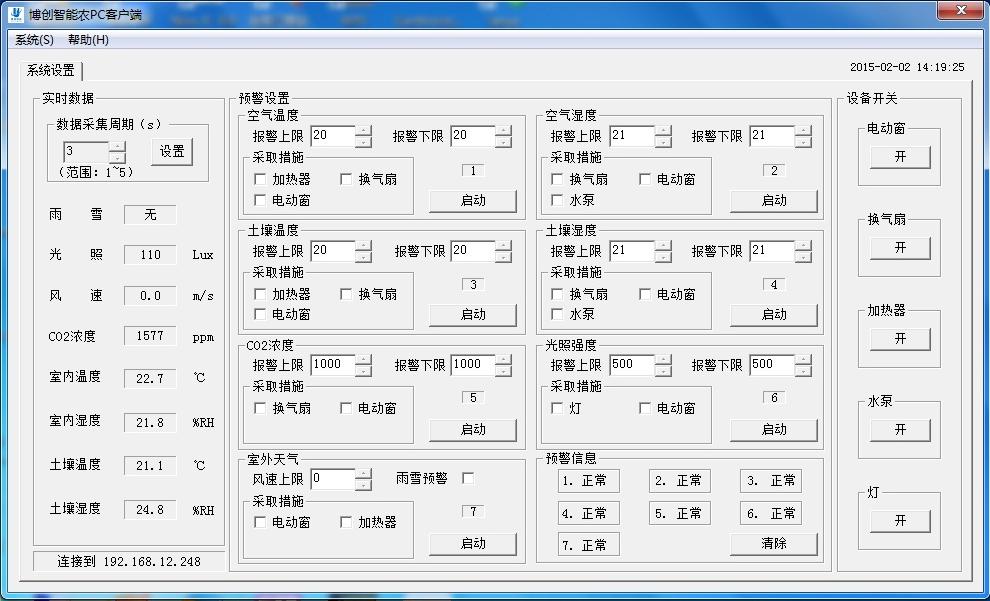

(7)PC客戶端遠程訪問與控制功能
通過PC上位機軟件實時采集溫室內的空氣溫濕度、二氧化碳濃度、土壤溫濕度、光照強度、雨雪天氣、風速等氣象環境數據,并通過電動水泵、加熱器、植物生長燈、換氣風扇、電動窗等執行器節點對農業大棚的氣象環境數據進行控制調節;也可通過PC上位機軟件設置農業大棚里的各項環境參數,實現農業大棚無人自動環境調控功能;
1.采用全封閉模式,形成獨立的農業循環系統。自動調節溫度、濕度、風速、CO2濃度等各項環節指數;
2.采用ARM控制端和PC機控制端軟件對農業系統進行調控,用戶可以根據自身需要設置基本環境參數;
3.系統采用遠程監控模式,隨時可以通過上位機軟件對農業大棚進行遠程監控與控制,對指數超標的環境參數可以進行報警消息處理,使用戶可以更方便的了解與控制農業大棚中的環境狀況;
4.集成植物光合作用控制、氣象監測與控制、室內溫濕度及土壤溫濕度控制、傳感器信息聯網查詢、視頻監控等多個界面功能,綜合了目前大多數農業系統典型案例;
